●公平中立の立場で磁石材料磁気特性を評価
●国際標準規格JIS/IECに準拠した測定手法と磁石専門家による解析、考察

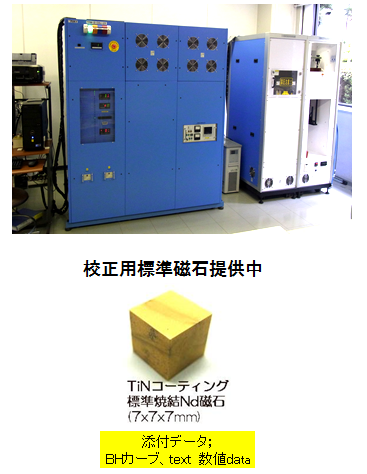

●温度可変パルス励磁型磁石特性評価装置
磁気測定装置の仕様
●国際標準規格JIS/IECに準拠した測定手法を用いて測定。
・磁石専門家が解析、考察、トラブル解決等ご相談に乗ります。
●最大磁界8Teslaまでの高磁場印加測定
●200℃までの温調機能により、連続温度特性評価
＜新規測定内容例＞
１．「ミルフィーユ測定法」
薄板の磁石試験片をスライス加工し、標準寸法に積層後測定
・用途；Dy（Tb)拡散磁石の評価、薄物・小物磁石の加工劣化評価
2．配向度、異方性磁界（HA)の評価
標準立方体を加工し、容易軸と困難軸方向第一象限を測定
・用途；磁石の配向度、異方性磁界HAの評価
３．着磁特性評価；着磁磁界を可変し着磁率を測定
・ヒータ加熱して着磁特性評価。磁石材料の着磁性改善の提言
１．「ミルフィーユ測定法」
薄板の磁石試験片をスライス加工し、標準寸法に積層後測定
・用途；Dy（Tb)拡散磁石の評価、薄物・小物磁石の加工劣化評価
2．配向度、異方性磁界（HA)の評価
標準立方体を加工し、容易軸と困難軸方向第一象限を測定
・用途；磁石の配向度、異方性磁界HAの評価
３．着磁特性評価；着磁磁界を可変し着磁率を測定
・ヒータ加熱して着磁特性評価。磁石材料の着磁性改善の提言
データ例

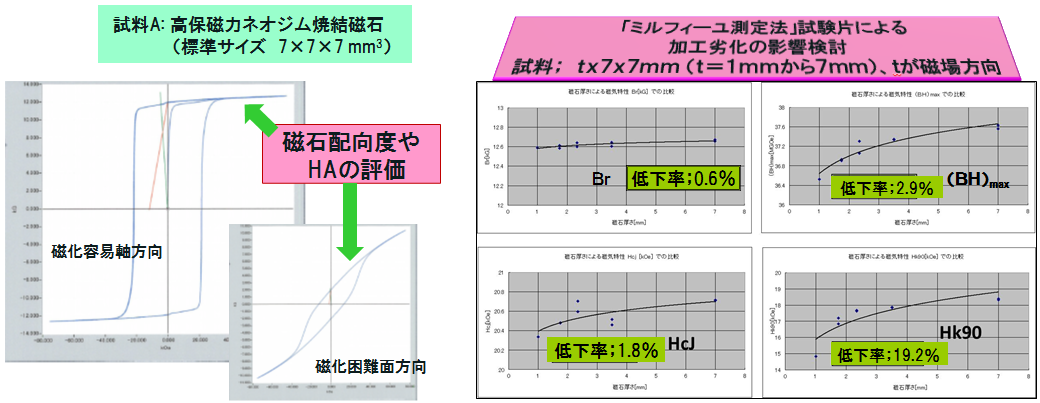

室温の容易軸、困難軸J-Hカーブ

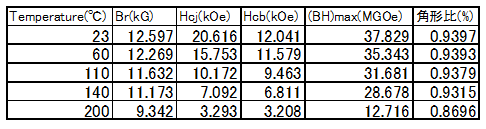

磁石温度特性
＜ 重ね合わせ枚数による磁気特性への影響 ＞
・7mmt、（標準試料） 3.5mmt（2枚重ね）では加工劣化の影響無し、測定数値再現性も良好
・重ね合わせ枚数が増える（薄板になる）につれ、全ての磁気特性が劣化
・Hk90の低下が最大
用途により磁束密度低下、耐熱性低下に考慮対策が不可欠
・7mmt、（標準試料） 3.5mmt（2枚重ね）では加工劣化の影響無し、測定数値再現性も良好
・重ね合わせ枚数が増える（薄板になる）につれ、全ての磁気特性が劣化
・Hk90の低下が最大
用途により磁束密度低下、耐熱性低下に考慮対策が不可欠
