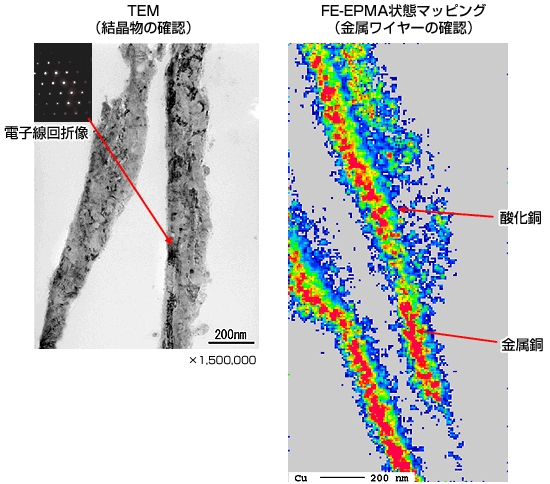

銅箔からフェムト秒レーザーでワイヤー状に作製されたものについて超薄切片の分析を行い、tem分析の結果から微結晶が凝集したような形態となっており、epma測定における特性x線スペクトルのピーク強度比を利用した銅の化学状態マッピングから、表面付近は酸化銅（青）であるが、中心付近は金属銅（赤）で、線状につながった銅ナノワイヤーであることを見出しました。

実施分析例（協力：京都大学　平尾研究室）

ナノ微小部分析評価法の一例を下記リンク先にあげています。

• ダイヤモンドのグラファイト化評価（fib＋顕微ラマン分析)
• ガラス微小部の形態・元素組成評価（fib＋afm＋fe-epma）
• 銅ナノワイヤーの確認（tem+fe-epma）
