酸化マグネシウム（MgO）粒子表面を還元型酸化グラフェンで保護することにより、その耐水性を改善することに成功した
目的・背景
- ●電子・通信機器、電池、LED照明機器分野で、熱伝導性フィラーを充填した高熱伝導性ポリマーコンポジットの開発が進められている。
- ●MgOは、安価でアルミナと同等の熱伝導性を有するため、注目されている。
- ●しかし、水分と反応してコンポジットの体積膨張（Mg(OH)2生成）を起こす問題がある。
本技術の特徴

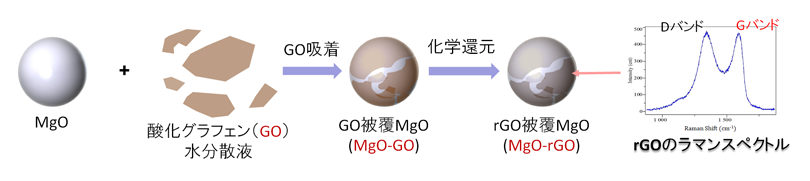

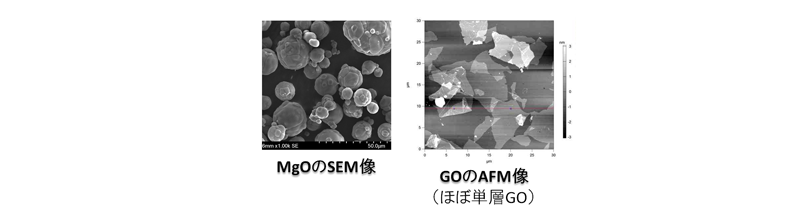

1．還元型酸化グラフェン（rGO）による表面被覆
2．耐水性試験

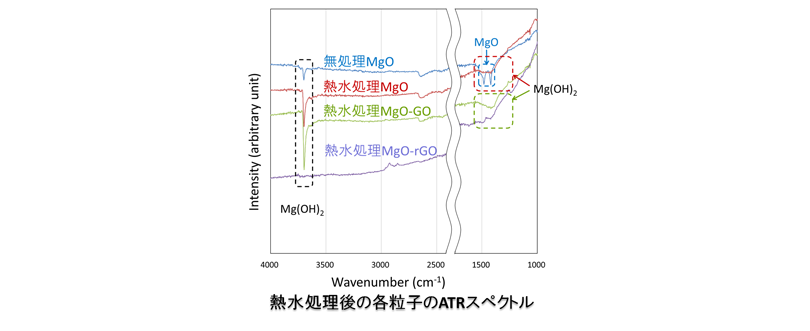

- ・無修飾MgO、MgO-GO、MgO-rGOを60℃の熱水に3時間浸漬（熱水処理）し、ATRスペクトルによりMg(OH)2の生成を調べた（下図）。
- ・Mg(OH)2は、1400-1500cm-1にブロードなピークと3697cm-1にシャープなピークを示す。
- ・熱水処理により、MgO-rGO以外はMg(OH)2が生成したことから、MgO-rGO粒子は耐水性が改善されていることがわかった。これは、粒子を被覆する還元型GOの効果と考えられる。
ＫＲＩからのご提案
- ●環境安定性、成形加工性、ポリマーとの界面接着性のよいMgO熱伝導性フィラー技術の提供
